水管双向抗震支吊架

核心功能

• 双向抗震限位：这是其最核心的功能特性。当地震发生时，支吊架可同时限制水管在水平纵向（管道轴线方向）和水平横向（垂直于管道轴线方向）的位移，避免管道因多向剧烈晃动与周边墙体、设备、梁柱发生碰撞，或因拉扯导致管道断裂、接口脱落，从根源上阻断因水管损坏引发的漏水浸泡、消防系统失效、设备损毁等次生灾害。
• 多维荷载承载：除抗震防护外，还可稳定承载水管自重、介质重量、管道热胀冷缩产生的附加力等多维荷载，优化管道受力结构，避免管道因长期受力不均出现疲劳变形，延长管道系统的使用寿命，保障日常运行的稳定性。
• 关键功能连续性保障：对于消防水管、医院生命支持系统供水管道、数据中心冷却水管等关键管线，双向抗震支吊架能在地震后维持管道系统的完整性和功能连续性，为人员疏散、灾后救援、关键设备持续运行提供基础保障，降低灾害造成的人员伤亡和经济损失。
• 安装适配性优化：具备一定的调节精度，可适配不同管径、不同敷设走向的水管系统，同时能兼容管道安装偏差，在保证抗震性能的前提下，降低现场安装难度，提升安装效率。

结构组成

• 主体承载结构：作为核心受力部件，通常采用高强度Q355B钢材经一体化成型加工，包括横梁、竖杆、承载托臂等结构，根据水管管径、荷载大小设计为门型、双悬臂型等样式。主体结构需具备足够的抗弯、抗剪强度，确保能稳定承载水管系统的各类荷载，并将荷载均匀传递至抗震斜撑和锚固件。
• 专用连接件：用于将水管与主体承载结构牢固连接，核心为可调节式弧形管夹，内侧配备防滑橡胶垫，既能增强与管道的贴合度，避免管道滑动，又能缓冲地震时的冲击力，保护管道外壁不受损伤。连接件可根据水管管径进行微调，适配不同规格的单管或管束。

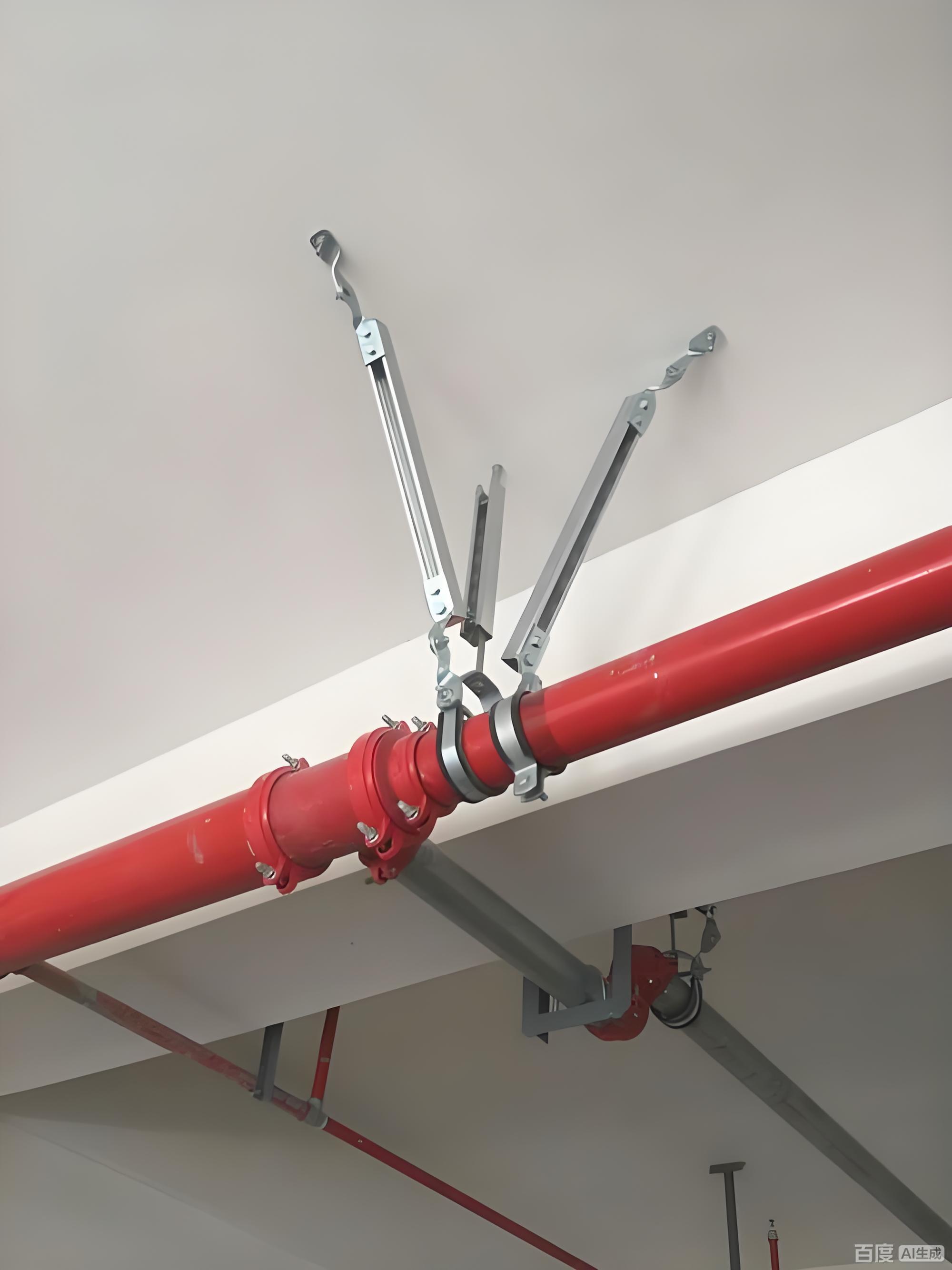

• 双向抗震斜撑：实现双向抗震的关键部件，通常由两根高强度镀锌钢管或槽钢组成，分别沿水平纵向和水平横向布置，通过可旋转铰接节点连接主体承载结构与建筑主体。斜撑倾斜角度多设计为45°（特殊场景可调整为30°-60°），确保能高效传递两个方向的地震荷载，同时铰接节点可适应地震时的微小角度变化，避免斜撑因刚性受力断裂。
• 高强度锚固件：用于将支吊架固定在建筑主体结构（混凝土梁、柱、楼板等）上，是荷载传递的最终载体，通常选用化学锚栓或高强度膨胀锚栓，需根据建筑结构材质和承载需求选型。锚固件需具备优异的拉拔强度和剪切强度，确保地震时不发生松动、脱落。
• 辅助配件：包括抗震铰接头、调节丝杆、锁紧螺母、防腐蚀垫片等，用于优化支吊架的安装精度、受力传导效率和防腐性能，确保整体结构的稳定性和耐久性。

适用场景

• 超高层建筑、甲级写字楼、商业综合体等大型公共建筑的消防水管系统、中央空调冷冻水/冷却水主管网；
• 医院的手术室供水管道、重症监护室（ICU）生命支持系统供水管道、消毒供应中心水管系统；
• 数据中心、金融机构核心机房的冷却水管系统、UPS机房供水管道；
• 机场、高铁站、地铁站等交通枢纽的给排水管道、消防主干管及喷淋系统管道；
• 工业厂房内的关键工艺水管（如化工、电子厂房的纯水管道、冷却水管）；
• 地震高烈度地区（设防烈度8度及以上）的各类建筑水管系统，尤其适用于管线密集、周边环境复杂的核心区域。

关键技术要求

• 双向抗震性能匹配：需根据建筑所在地区的抗震设防烈度、设计基本地震加速度及水管系统的重要性等级，精准核算水平纵向和横向的抗震承载力需求，确保支吊架的双向抗震性能与设计要求完全匹配，避免出现单向防护不足的情况。
• 材质与防腐标准：主体结构、抗震斜撑等核心部件需采用高强度钢材，表面需经过热镀锌或静电喷涂防腐处理，涂层厚度不低于85μm，确保在潮湿、高温、多尘等复杂环境下具备优异的抗腐蚀能力，使用寿命不低于50年；连接件、垫片等配件需选用耐腐蚀的不锈钢或工程塑料材质，避免与管道发生电化学腐蚀。
• 安装精度控制：安装时需严格控制主体结构的垂直度（偏差≤1°）和水平度（偏差≤2mm/m），双向抗震斜撑需精准定位安装方向，确保与水平纵向、横向完全对应；管夹与管道的贴合度需达到100%，紧固力矩需符合规范要求（根据管径大小设定为25-80N·m）；同时需预留管道热胀冷缩的位移空间，避免支吊架限制管道的正常热变形。
• 荷载传导效率：铰接节点需具备灵活的旋转性能，确保地震荷载能高效传递至建筑主体结构，无荷载滞留或传导损耗；锚固件的安装需符合建筑结构设计规范，安装完成后需进行拉拔试验，拉拔强度需达到设计值的1.2倍以上。
• 验收与检测标准：产品需具备第三方权威机构出具的抗震性能检测报告，验收时需核查产品合格证、检测报告及安装记录；现场需对支吊架的安装位置偏差、双向斜撑角度、管夹紧固性、锚固件拉拔强度等指标进行抽样检测，确保全部符合《建筑机电工程抗震设计规范》（GB 50981-2014）及相关行业标准。
